Factor de forma de placas bases

Factor de forma de placas bases

Las placas bases necesitan tener dimensiones compatibles con las cajas que las contienen, de manera que desde los primeros ordenadores personales se han establecido características mecánicas, llamadas factor de forma. Definen la distribución de diversos componentes y las dimensiones físicas, como por ejemplo el largo y ancho de la tarjeta, la posición de agujeros de sujeción y las características de los conectores.
Con los años, varias normas se fueron imponiendo:

XT: es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado.

AT: uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.


1984 AT 305 × 305 mm ( IBM)
Baby AT: 216 × 330 mm

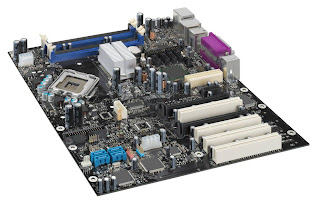

ATX: creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.


1995 ATX 305 × 244 mm (Intel)
MicroATX: 244 × 244 mm
FlexATX: 229 × 191 mm
MiniATX: 284 × 208 mm

ITX: con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP.


2001 ITX 215 × 195 mm (VIA)
MiniITX: 170 × 170 mm
NanoITX: 120 × 120 mm
PicoITX: 100 × 72 mm

BTX: retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.


2005 [BTX] 325 × 267 mm (Intel)
Micro bTX: 264 × 267 mm
PicoBTX: 203 × 267 mm
RegularBTX: 325 × 267 mm

DTX: destinadas a PCs de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.


2007 DTX 248 × 203 mm ( AMD)
Mini-DTX: 170 × 203 mm
Full-DTX: 243 × 203 mm

Formato propietario: durante la existencia del PC, mucha marcas han intentado mantener un esquema cerrado de hardware, fabricando tarjetas madre incompatibles físicamente con los factores de forma con dimensiones, distribución de elementos o conectores que son atípicos. Entre las marcas más persistentes está Dell, que rara vez fabrica equipos diseñados con factores de forma de la industria.
